UT 6: diseño de pruebas

Contenido

A - Introducción a las pruebas de software

Como vimos en secciones anteriores de este curso, una de las etapas en el proceso de desarrollo de software es la prueba. Y es una etapa realmente importante. En este video (que muestra diferentes desastres causados por fallos de software) puedes ver lo importante que es configurar una etapa de prueba adecuada y eficiente.

Las pruebas de software consisten en la verificación dinámica del comportamiento de un programa, con un conjunto de casos de prueba correctamente seleccionados. Se realizan pruebas para encontrar posibles errores en la implementación, calidad o usabilidad de un software determinado.

1. Objetivos y principios de las pruebas de software

Los principales objetivos de las pruebas de software son:

Para alcanzar estos objetivos, las pruebas de software deben seguir un conjunto de principios:

2. Etapas de las pruebas de software

Las etapas de cada proceso de prueba son:

  1. Seleccionar el objetivo principal.

  2. Decidir qué tipo de prueba se va a realizar y qué tipo de elementos necesitamos para hacerla.

  3. Implementar los casos de prueba. Un caso de prueba es un conjunto de datos o condiciones de entrada que se utilizarán para revelar algo sobre el programa o los atributos que estamos verificando.

  4. Determine los resultados esperados de los casos de prueba y cree un documento con todos ellos.

  5. Ejecutar las pruebas.

  6. Evaluación de los resultados.

  7. Plan de acciones correctoras.

    1. ejemplos: resistencia de una silla vs comodidad de una silla

2.1. Evaluación de los resultados

La evaluación de los resultados consiste en comparar los resultados reales de las pruebas con los resultados esperados. Cada diferencia entre ellos significa que hay un error y este error generalmente se debe a la unidad o atributo que estamos probando.

De la evaluación de resultados debe salir un plan de acciones correctoras. En él se debe incluir un listado de los errores detectados y las propuestas de solución asociadas.

2.2. Definición de caso de prueba

Un caso de prueba es el conjunto formado por unas entradas (de prueba), unas condiciones de ejecución y unos resultados esperados. Tiene como objetivo concreto realizar una prueba concreta del código.

Supongamos que queremos diseñar un caso de prueba para un procedimiento que nos valida el ‘login’ al sistema. Un posible caso de prueba podría ser el siguiente:

El objetivo del caso de prueba es comprobar que no se deja entrar a un usuario existente con una contraseña equivocada.

El Procedimiento de prueba serían los pasos que hay que llevar a cabo para probar uno (o varios) casos de prueba. Para el caso anterior, un posible procedimiento de prueba podría ser el siguiente:

1) Ejecutar la clase Presentación

2) Comprobar que en la BD “passwords.mdb” existe la tupla <“hacker”, “hola”, x>

3) Escribir “hacker” en la interfaz gráfica (en el campo de texto etiquetado “Escribe nombre usuario”)

4) Escribir “kaixo” en la interfaz gráfica (en el campo de texto “Escribe password”)

5) Pulsar botón “Acceder al sistema”

6) Comprobar que no deja entrar al sistema y que en la BD la tupla ha cambiado a <“hacker”, “hola”, x+1>

Un buen caso de prueba es aquel que tiene una probabilidad muy alta de descubrir un nuevo error. Un caso de prueba no debe ser redundante y debe ser el mejor de un conjunto de pruebas de propósito similar.

No debe ser ni muy sencillo ni excesivamente complejo: es mejor realizar cada prueba de forma separada si se quiere probar diferentes casos.

Una prueba tiene éxito si descubre un error.

(recordemos que las pruebas no sirven para asegurar la ausencia de errores)

3. Tipos de pruebas

Hay diferentes tipos de pruebas. Vamos a verlos de nivel inferior a superior.

3.1. Pruebas unitarias

Las pruebas unitarias comprueban el comportamiento apropiado de una unidad de código. Una unidad de código es típicamente una clase en lenguajes orientados a objetos (Java, C#...), o un conjunto de funciones estrechamente relacionadas en lenguajes no orientados a objetos (C, JavaScript...). Por lo general, son administrados por el equipo de desarrollo y deben ser:

(con este tipo de pruebas vamos a trabajar en la parte práctica)

3.2. Pruebas de integración

Intentan encontrar errores en las conexiones de interfaz y/o en la interacción entre diferentes componentes o unidades de una aplicación. En otras palabras, una vez que las pruebas unitarias son exitosas, tratamos de unir todas (o algunas de) estas unidades y ver cómo funciona el programa. Son realizadas por el equipo de desarrollo aplicando algunas de estas técnicas:

3.3. Pruebas de regresión

Son una variación de las pruebas de integración.

Cuando se realiza un cambio en la implementación se repiten pruebas ya realizadas con el fin de verificar que el cambio no tiene consecuencias en el funcionamiento del resto del programa.

Estos fallos se pueden encontrar tanto en el código modificado como en cualquier otro componente integrado o relacionado con el que se ha modificado.

3.4. Pruebas de nivel superior

Después de las etapas de pruebas de unidad e integración, todavía podemos diferenciar dos tipos adicionales de pruebas:

CI/CD: Integración Continua / Despliegue Continuo

Integración, entrega y despliegue continuos son tres conceptos fundamentales en el desarrollo de software moderno que buscan mejorar la eficiencia y calidad en el proceso de desarrollo.

Integración Continua (CI): Es una práctica en la que los cambios de código se integran y se prueban automáticamente de manera regular, varias veces al día. El objetivo es detectar y corregir errores de forma temprana, facilitando la detección de conflictos entre códigos nuevos y existentes. Esto se logra mediante la automatización de pruebas y la ejecución de integraciones cada vez que se realiza un cambio en el repositorio de código. Los compañeros verán nuestros cambios integrados en el proyecto cada vez que se superen las pruebas y se realice la integración. Despliegue Continuo (CD): Es el nivel más avanzado dentro de la cadena de prácticas de CI/CD. En el despliegue continuo, además de la integración y entrega automáticas, el software se despliega en producción de manera automatizada tan pronto como pasa las pruebas de calidad. Esto implica que los cambios en el código se implementan en producción de forma casi instantánea una vez que son validados, lo que acelera significativamente la velocidad de entrega y redunda en una mayor agilidad y capacidad de respuesta ante los cambios. Los clientes verán los cambios cada vez que estos superen las pruebas y se realice el desliegue automático.

(Ampliación)

4. Casos de prueba

Cuando queremos hacer cualquier prueba sobre una aplicación, necesitamos diseñar los casos de prueba. Como hemos dicho antes, son un conjunto de condiciones que pueden determinar si el software funciona correctamente o no. La definición concreta según el ISTQB (International Software Testing Qualifications Board) es: "un conjunto de valores de entrada, condiciones previas de ejecución, resultados esperados y postcondiciones de ejecución, desarrollados para un objetivo particular o condiciones de prueba, como ejecutar una ruta de programa particular o validar el cumplimiento de un requisito específico".

Existen varios formatos para documentar los casos de prueba, pero debemos incluir los siguientes datos de todos modos:

Ejemplo 0:

Queremos comprobar el comportamiento de un formulario determinado para iniciar sesión en una aplicación. Estos son algunos de los casos de prueba que podríamos especificar:

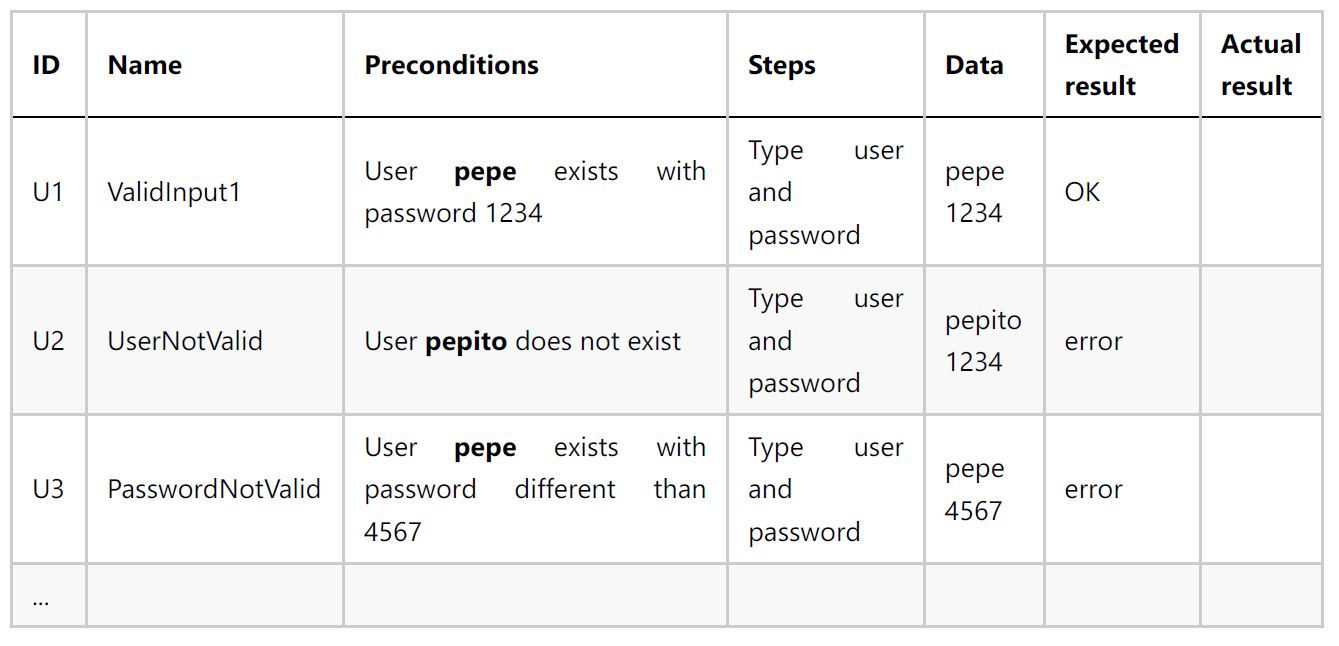

Imagen que contiene Tabla Descripción generada automáticamente

B - Diseño de pruebas unitarias

Las pruebas unitarias son una parte esencial de las pruebas de software, en las que debemos comprobar si cada unidad de nuestra aplicación (clase o conjunto de funciones) funciona como se espera. Para comprobar esto, se ejecuta el programa, o parte de él, con el objetivo de encontrar errores.

Necesitamos planificar una estrategia para definir el conjunto de casos de prueba lo más completo posible.

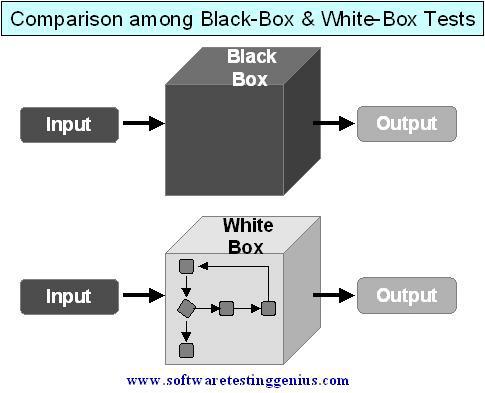

Existen dos enfoques para diseñar estos casos de prueba unitaria:

Diagrama que muestra el interior de un sistema y otro sistema que solo muestra el exterior

1. Pruebas de caja blanca

Las pruebas de caja blanca se centran en el funcionamiento interno de un programa. Estas son las primeras pruebas que debemos aplicar a un sistema, para que podamos encontrar deficiencias básicas que no están relacionadas con la interfaz.

Hay varios tipos de pruebas de caja blanca. Podemos aplicar uno o varios de los siguientes enfoques para completar este tipo de pruebas. Los enfoques se diferencian en la manera de decidir el número de pruebas que son necesarias para conseguir un 100% de cobertura.

1.1. Pruebas de ruta o camino básico

Este método se centra en determinar la complejidad de un fragmento de código, de modo que usamos esta complejidad para establecer cuántas rutas de ejecución se pueden lograr.

Se basa en un principio que establece que cada diseño procedimental puede representarse como un grafo de flujo. La complejidad ciclomática de este gráfico determina el número de caminos independientes. Cada uno de estos caminos corresponde a un nuevo conjunto de sentencias o una nueva condición.

Ejemplo 1

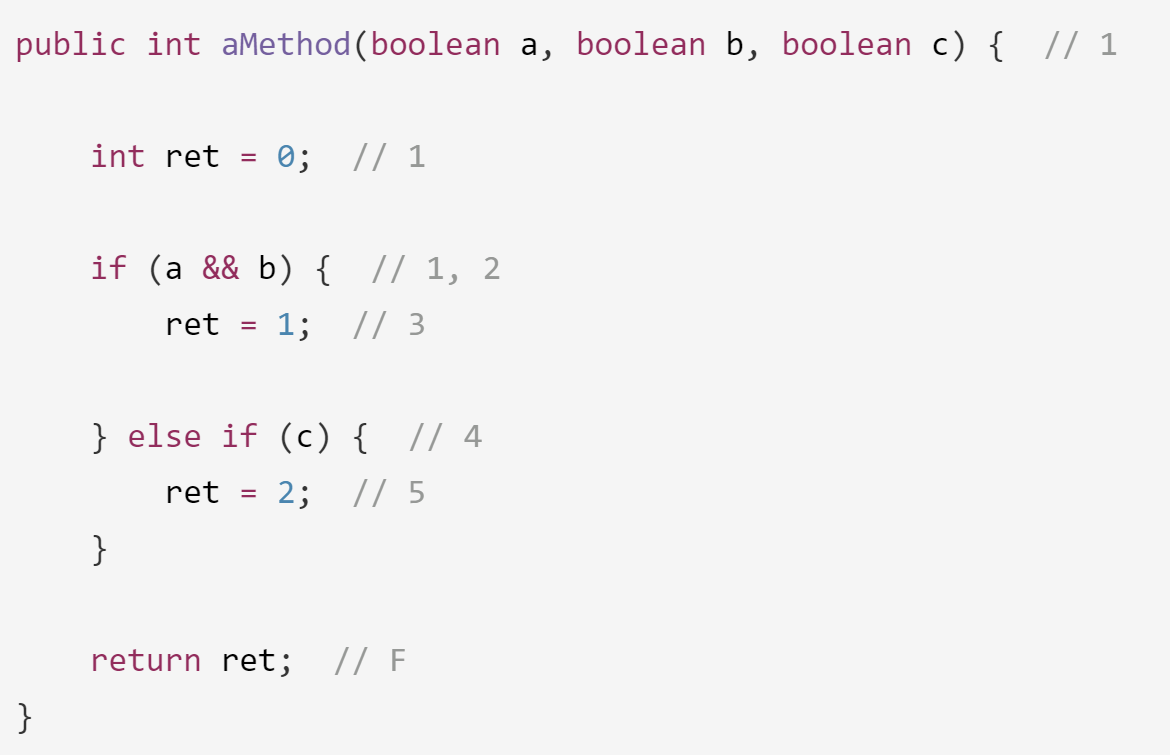

Echemos un vistazo a este breve fragmento de código y las posibles rutas que se pueden ejecutar con él:

public int aMethod(boolean a, boolean b, boolean c) {  // 1

    int ret = 0;  // 1

    if (a && b) {  // 1, 2
        ret = 1;  // 3

    } else if (c) {  // 4
        ret = 2;  // 5
    }

    return ret;  // F
}

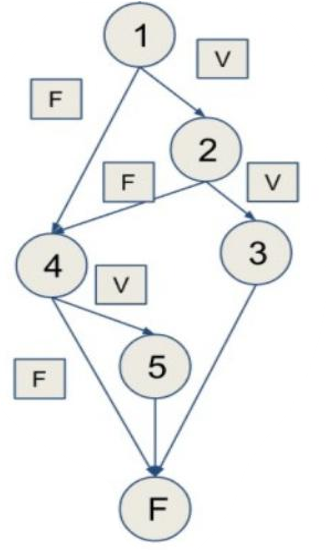

Código Diagrama de grafo de flujo del código anterior

Si queremos probar correctamente este fragmento de código, necesitamos probar las siguientes rutas: (se debe empezar por la más larga)

  1. 1,2,4,5, F (para la siguiente, cambiamos la última decisión, 4)

  2. 1,2,4, F (para la siguiente, cambiamos la decisión anterior, 2)

  3. 1,2,3, F (para la siguiente, cambiamos la última anterior, 1)

  4. 1,4, F (elegimos una de las dos)

  5. 1,4,5, F (elegimos una de las dos)

Que corresponden a los siguientes casos de prueba:

ID Nombre Datos de entrada Resultados esperados Resultados obtenidos
1 Test1 a=true, b=false, c=true 2
2 Test2 a=true, b=false, c=false 0
3 Test3 a=true, b=true, c=* 1
4 Test4 a=false, b=*, c=false 0 - 2
    a=false, b=*, c=true

Por lo tanto, debemos definir 4 casos de prueba, cada uno correspondiente a un elemento de la lista anterior, con los valores apropiados para los parámetros de entrada a, b y c, si queremos conseguir probar todas las rutas.

ver anexo I: dibujar grafos de flujo y calcular complejidad ciclomática

1.2 Grado de cobertura

Es la medida en la que un conjunto de casos de prueba cubre el código fuente de un programa. Es esencial para evaluar la eficacia de las pruebas y determinar la calidad del software. Existen varios tipos de cobertura, entre ellos:

1. Cobertura de instrucciones(Statement coverage): Este tipo de cobertura implica asegurarse de que cada línea de código haya sido ejecutada al menos una vez durante las pruebas. Es una medida básica de cobertura y asegura que todas las instrucciones del código han sido probadas.

2. Cobertura de decisiones (Decision coverage o Branch coverage): Aquí nos enfocamos en garantizar que cada decisión en el código, como las condiciones if y los bucles, hayan sido evaluadas tanto como verdaderas como falsas durante las pruebas. Esto ayuda a detectar posibles bifurcaciones en el flujo de control que no se están probando.

3. Cobertura de condiciones (Condition coverage): Este tipo de cobertura se centra en probar cada combinación de resultados de las condiciones booleanas en el código, asegurando que todas las combinaciones posibles de condiciones se prueben al menos una vez.

4. Cobertura de caminos (Path coverage): Es el nivel más alto de cobertura y se asegura de que cada camino a través del código, desde el inicio hasta el final, se ejecute durante las pruebas. Esto implica probar todas las combinaciones posibles de ramificaciones y bucles en el código.

Si solo hemos escrito o pasado satisfactoriamente una parte de las pruebas, nuestro grado de cobertura será menor del 100%.

Grado cobertura = pruebas exitosas / pruebas totales

(pruebas totales según uno de los procedimientos de diseño que estamos estudiando)

Nuestra tabla de casos de prueba puede estar incompleta: (no hemos diseñado los test que he tachado)

Nuestra tabla de casos de prueba puede estar incompleta: (no hemos diseñado los test que he tachado)

ID Nombre Datos Resultados esperados Resultados obtenidos
1 Test1 a=true, b=false, c=true 2
2 Test2 a=true, b=false, c=false 0
3 Test3 a=true, b=true, c=* 1
4 Test4 a=false, b=*, c=false 0 - 2
    a=false, b=*, c=true

O, estando completa, algunas pruebas no se pasan con éxito:

ID Nombre Datos Resultados esperados Resultados obtenidos
1 Test1 a=true, b=false, c=true 2 2
2 Test2 a=true, b=false, c=false 0 0
3 Test3 a=true, b=true, c=* 1 2
4 Test4 a=false, b=*, c=false 0 - 2 4
    a=false, b=*, c=true

En ambos casos, el grado de cobertura es del 50%.

1.3. Pruebas de condición

Este método es similar al anterior: evalúa todas las rutas posibles del código, pero solo se centra en las condiciones del código. Echemos un vistazo a este

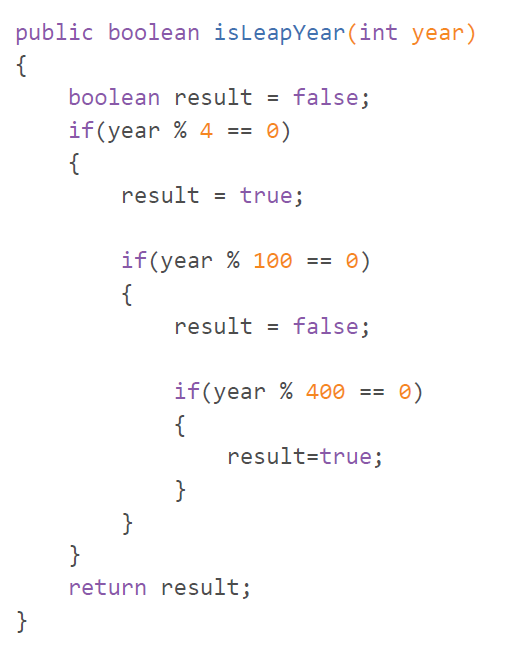

Ejemplo 2:

(leapyear = año bisiesto)

Interfaz de usuario gráfica, Texto, Aplicación Descripción generada automáticamente

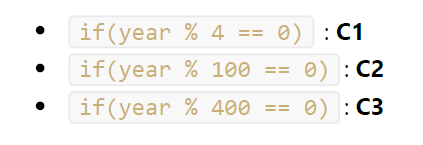

Condiciones:

Interfaz de usuario gráfica Descripción generada automáticamente

A partir de este conjunto de condiciones, necesitamos construir la tabla de verdad para verificar todas las combinaciones posibles:

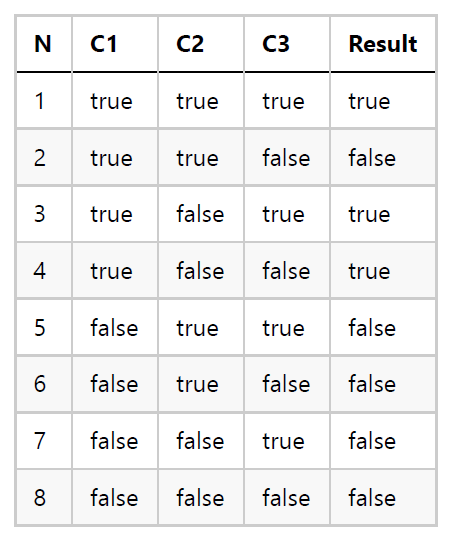

Tabla, Calendario Descripción generada automáticamente

Como podemos ver, los casos 3 y 4 conducen al mismo resultado independientemente del valor de C3. Y lo mismo sucede con los casos 5 a 8 (la condición C1 determina el resultado final independientemente de las otras dos condiciones). Así que las pruebas necesarias para esta función son:

Tabla, Calendario Descripción generada automáticamente

Nuevamente, necesitamos diseñar 4 casos de prueba asociados a las 4 filas de la tabla anterior.

Completar ejemplo 2: hacer la tabla de casos de prueba.

Tarea 2a:

Repita el ejercicio 1 utilizando ahora el enfoque de pruebas de condición.

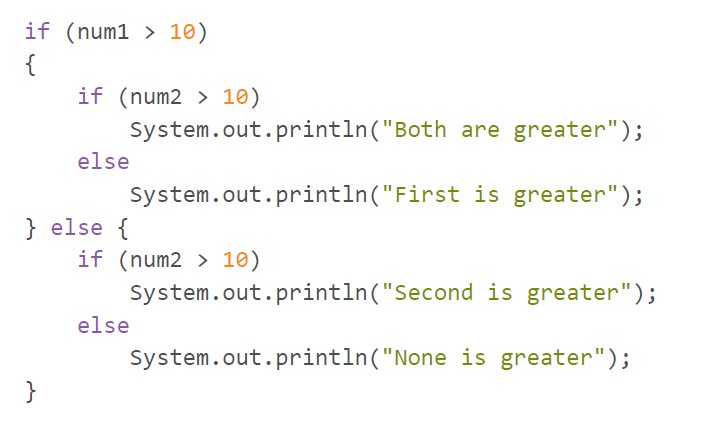

Interfaz de usuario gráfica, Texto, Aplicación Descripción generada automáticamente

Tarea 2b:

Repita el ejemplo 1 utilizando ahora el enfoque de pruebas de condición.

generada automáticamente! Diagrama Descripción generada automáticamente

Tarea 2c:

Diseñe el conjunto de pruebas de caja blanca del algoritmo que identifica los años bisiestos (ejemplo 2) utilizando el enfoque de los caminos básicos.

1.4. Ensayos de bucle

Esta prueba evalúa las diferentes rutas que se pueden seguir dentro de un bucle. Para cada bucle con n iteraciones, debemos comprobar si:

Si tenemos algún bucle anidado, debemos comenzar explorando los bucles internos y luego ir a los externos.

Ejemplo 3

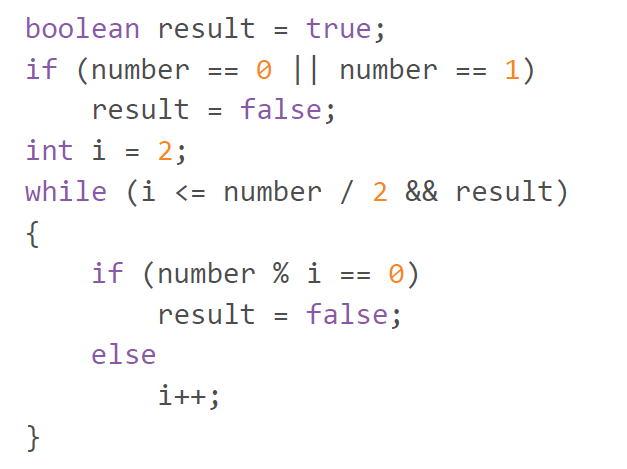

Por ejemplo, echemos un vistazo al siguiente código que comprueba si un número determinado (previamente ingresado por el usuario) es primo o no:

Interfaz de usuario gráfica, Texto, Aplicación Descripción generada automáticamente

Se espera que el bucle se ejecute hasta N = número / 2 - 1 veces más. Desde el enfoque de prueba de bucle, debemos diseñar casos de prueba en los que:

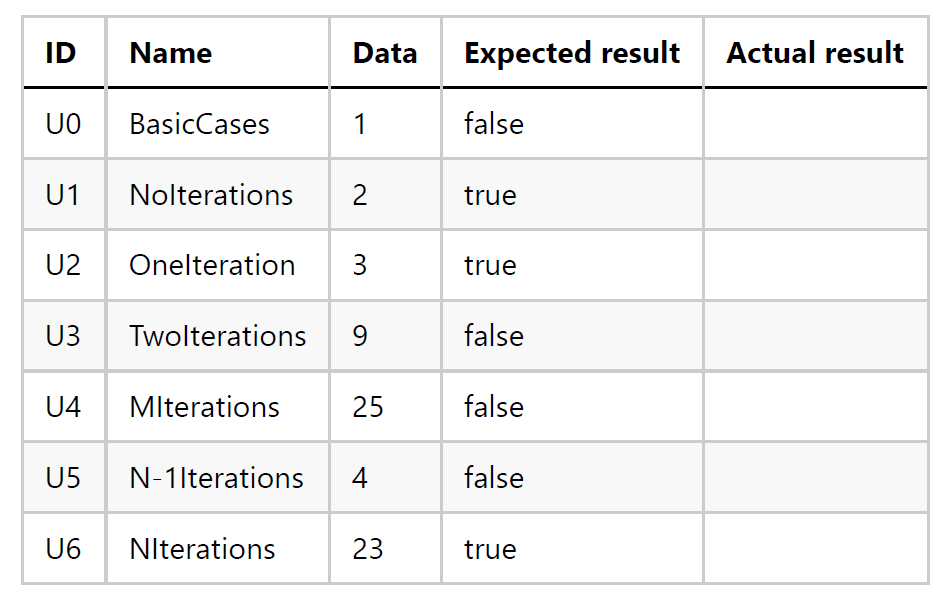

Así que podríamos construir esta tabla para los casos de prueba:

Tabla Descripción generada automáticamente

Tarea 3:

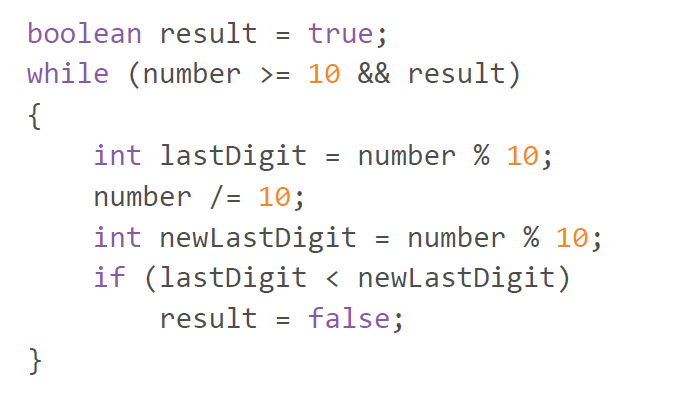

El siguiente fragmento de código comprueba si un número tiene sus dígitos en orden ascendente:

Interfaz de usuario gráfica, Texto Descripción generada automáticamente

2. Pruebas de caja negra

Estas pruebas se centran en la entrada y salida de la aplicación o módulo a probar y no necesitamos prestar atención al código interno de este módulo. También hay algunas técnicas diferentes que podemos aplicar a estas pruebas.

2.1. Partición equivalente

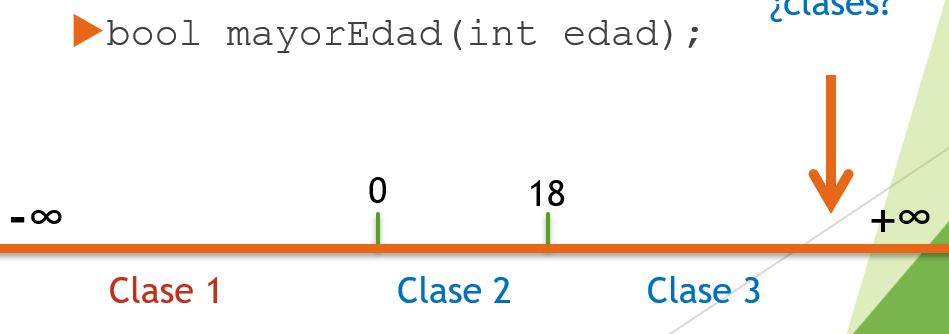

Consiste en dividir las posibles entradas de la aplicación en grupos llamados clases de equivalencia. La prueba de un valor representativo de cada clase de equivalencia permite suponer que el resultado que se obtiene con él será el mismo que con cualquier otro valor de la clase.

Escala de tiempo Descripción generada automáticamente

Algunos valores de entrada serán entradas válidos y otros no serán válidos, por lo que debemos diseñar casos de prueba para verificar clases de equivalencia válidas y no válidas.

Ejemplo 4

Si tenemos un método para determinar el monto total de una venta, dado el concepto (cadena que comienza con letra), la cantidad (amount) del producto (entero distinto de 0) y el precio del producto (double mayor o igual que cero), las posibles clases de equivalencia son:

Condición de entrada Clase válida Clase inválida
Concepto no vacío que comienza con una letra String = letter+* String vacío, String que comienza por número, o String que comienza por un carácter especial
Cantidad entera distinta de 0 Cantidad distinta de 0 Cantidad = 0 o no entera
Precio double mayor o igual a 0 Price >= 0 Precio < 0 o no numérico

Una vez definidas las clases de equivalencia, podemos diseñar los casos de prueba:

ID Nombre Precondiciones Pasos Datos Resultado esperado Resultado real
U1 Válido SalesList existe Ingresar clases válidas para concepto, cantidad y precio concept=”screw”, cantidad=2, precio=2 0, se añade un nuevo elemento
U2 ConceptoNoVálido1 SalesList existe Ingresar cadena vacía como concepto concept=””, cantidad=2, precio=2 -1, no se añade ningún elemento
U3 ConceptoNoVálido2 SalesList existe Ingresar cadena que empieza con número concept=”2screw”, cantidad=2, precio=2 -1, no se añade ningún elemento
U4 ConceptoNoVálido3 SalesList existe Ingresar cadena que empieza con carácter especial concept=”@screw”, cantidad=2, precio=2 -1, no se añade ningún elemento
U5 CantidadVálida SalesList existe Ingresar cantidad negativa concept=”screw”, cantidad=-2, precio=2 0, se añade un nuevo elemento
U6 CantidadNoVálida SalesList existe Ingresar cantidad igual a 0 concept=”screw”, cantidad=0, precio=2 -1, no se añade ningún elemento

Tarea 5:

Se le ha pedido que implemente las pruebas para una clase denominada SalesList (lista de ventas), cuyo atributo es List<Venta>. Cada venta tiene una descripción: String, un importe: double, una cantidad: int y un precio: double..

La clase tiene los siguientes métodos:

  1. addSale(String concepto, int cantidad, double precio)

Añade un nuevo elemento a la Lista con el concepto especificado como descripción del producto. El importe se calculará multiplicando la cantidad y el precio. Devolverá 0 si todo está bien y -1 si hay algún error. [No]{.mark} podremos sumar ventas con [importe = 0]{.mark} o precio < 0, pero sí podemos añadir ventas con importes negativos (pero no precios negativos).

  1. getTotal()

Devolverá la suma total de los ingresos de la Lista.

  1. getAverage()

  2. Devolverá el promedio de ingresos.

Diseñar los posibles casos de prueba para cada método de la clase. Con respecto al método addSale, solo tiene que completar la tabla de casos de prueba. Para los métodos getTotal y getAverage, solo necesita establecer las condiciones previas para obtener el resultado deseado, ya que no tienen parámetros.

2.2. Análisis de los valores límite

Para diseñar los casos de prueba, tenemos en cuenta las condiciones de entrada y salida:

Ejemplo 5

Supongamos que estamos probando una función que comprueba el promedio de una lista de notas que debe contener entre 3 y 9 notas. En este caso, debemos definir estos casos de prueba para comprobar los valores de entrada:

En cuanto a los valores de salida, el promedio debe estar entre 0 y 10, por lo que también debemos definir casos para:

Dependiendo del código interno de la función a probar, a veces algunos de estos casos son imposibles de alcanzar. Por ejemplo, si nos aseguramos de que las notas sean todas valores entre 0 y 10 nunca obtendremos un promedio < 0 o > 10.

Una posible tabla de casos de prueba para este ejemplo podría ser esta:

ID Nombre Datos Resultado esperado Resultado obtenido
TC1 2Notas [2, 6] Error
TC2 3Notas [4, 5, 6] 5
TC3 4Notas [7, 7, 9, 9] 8
TC4 8Notas [1, 2, 3, 4, 6, 7, 8, 9] 5
TC5 9Notas [2, 3, 4, 5, 6, 7, 8, 9, 10] 6
TC6 10Notas [1, 2, 3, 4, 5, 6, 7, 8, 9, 10] Error
TC7 Promedio-1 [-2, -1, -1] Error
TC8 Promedio0 [0, 0, 0] 0
TC9 Promedio1 [0, 1, 2] 1
TC10 Promedio9 [8, 9, 10] 9
TC11 Promedio10 [10, 10, 10] 10
TC12 Promedio11 [10, 11, 12] Error

Tarea 6:

Vamos a probar una función que tiene como entrada el día de un mes (entero entre 1 y 31) y un número de mes (entero entre 1 y 12) y devuelve cuántos días quedan en este mes (un entero entre 1 y 30, dependiendo del mes).

int getDaysLeft(int dayOfMonth, int monthNumber) { ... }

Escriba la tabla con los posibles casos de prueba para cubrir todos los valores límite.

Anexos

I Dibujar grafos de flujo

Ejemplos de grafos de flujo

El grafo de flujo se utiliza para representar flujo de control lógico de un programa. Para ello se utilizan los tres elementos siguientes:

Diagrama Descripción generada automáticamente

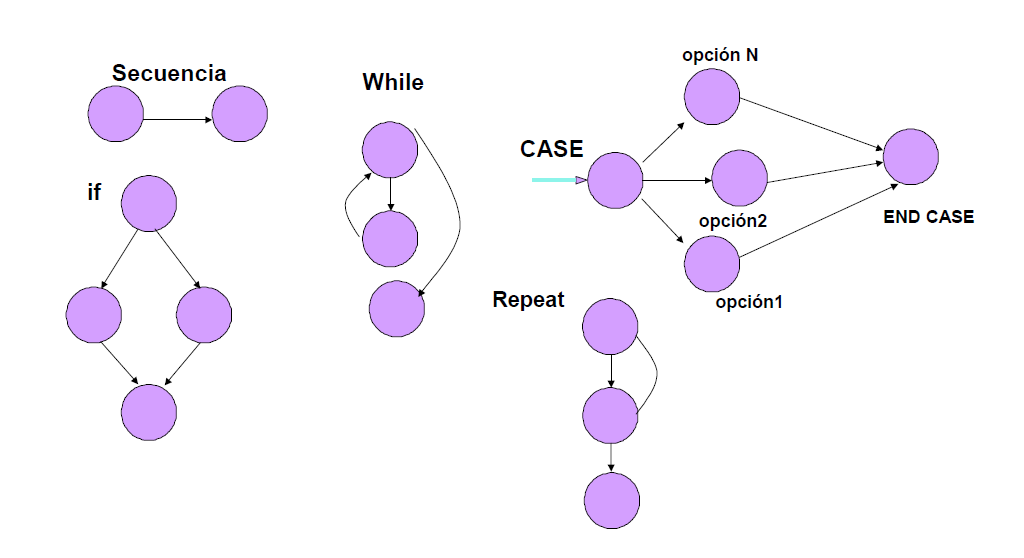

La siguiente figura muestra como representar las sentencias y estructuras de control que componen habitualmente nuestros programas.

Gráfico, Esquemático, Gráfico de burbujas Descripción generada automáticamente

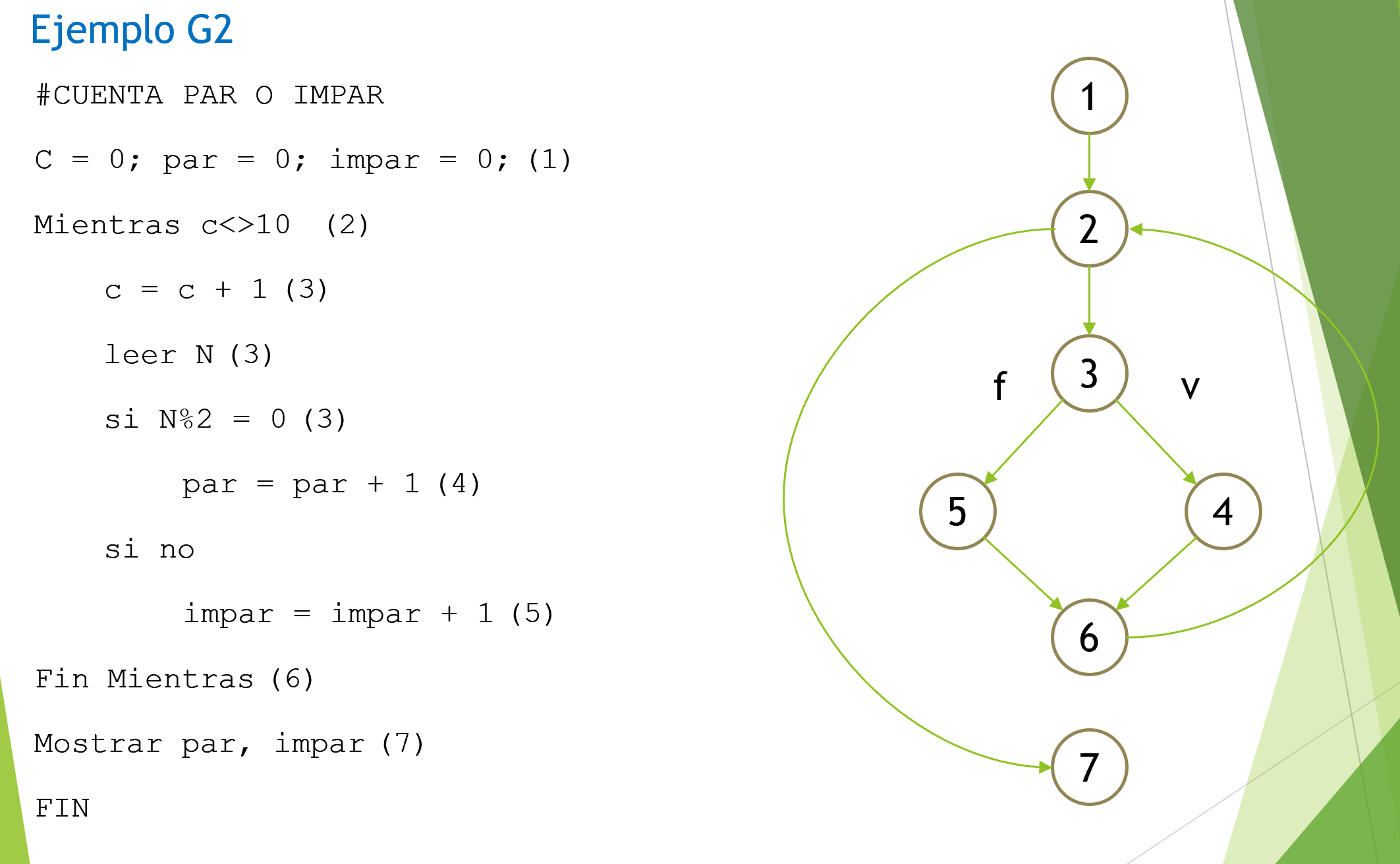

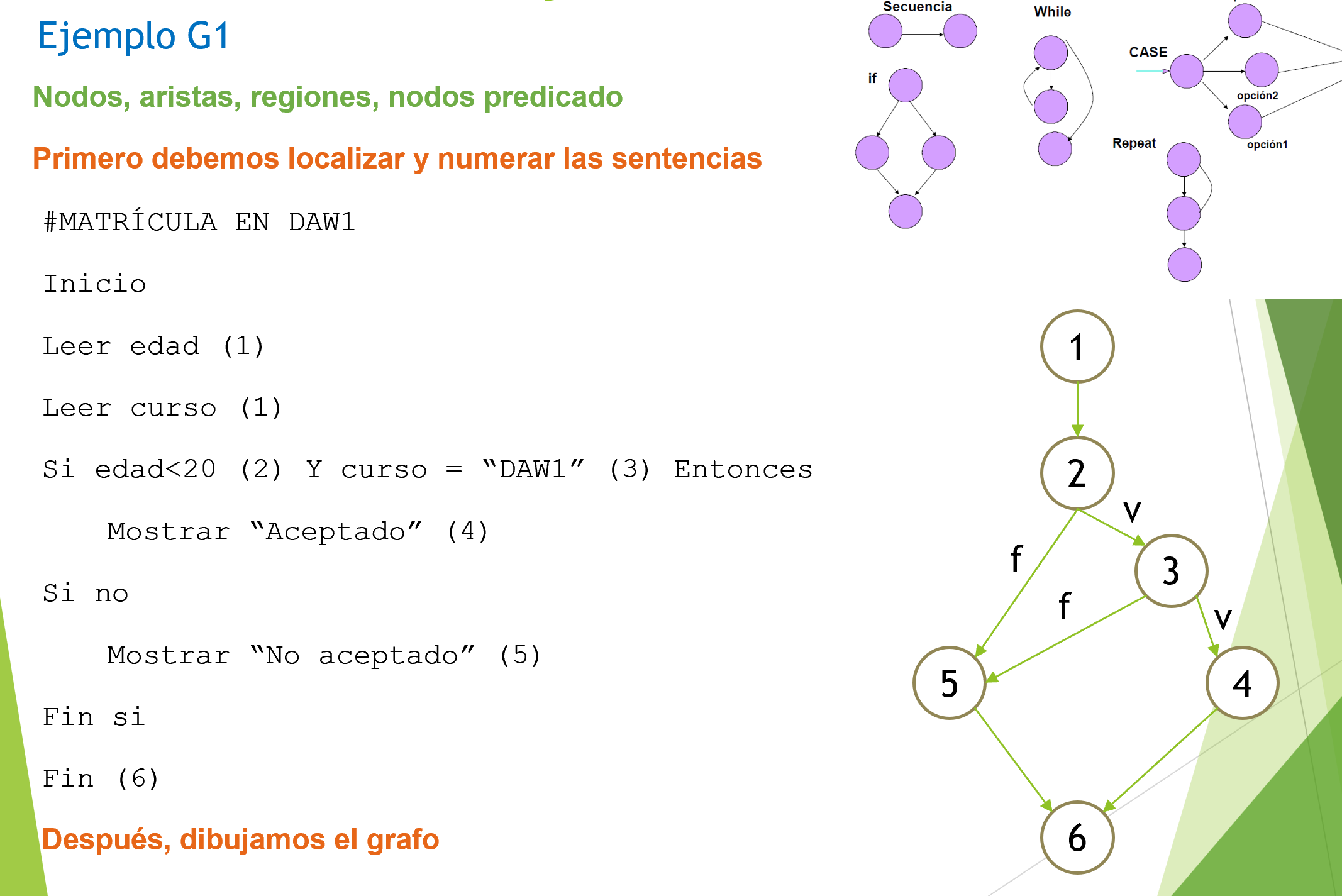

Ejemplos G1 y G2

Diagrama Descripción generada automáticamente

Diagrama Descripción generada automáticamente

II Calcular complejidad ciclomática

Una vez representado nuestro programa como un grafo de flujo, la complejidad ciclomática se calcula de diferentes maneras:

1. Contando el número de regiones (no olvidar la región exterior)

  1. Aristas menos nodos + 2

  2. Nodos predicado + 1

Control de cambios

25 Pasar a md

24 Añadido cálculo del grado de cobertura

Simplificada la tarea 5: cambio hashMap por List

Revisión de figuras
