5.c Se ha interpretado el significado de diagramas de clases.

A lo largo de la UT interpretaremos diagramas de clase y los traduciremos en código java.

Ejemplo 1: Persona y Estudiante (Herencia)

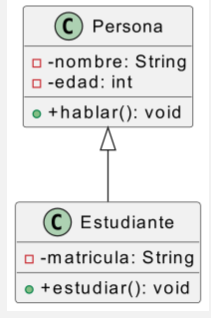

📌 Diagrama UML

📖 Interpretación

• Persona es una clase base con atributos nombre, edad y el método hablar().
• Estudiante hereda de Persona y agrega su propio atributo matricula y el método estudiar().
• La relación Persona <|-- Estudiante indica que Estudiante extiende a Persona.
• Los atributos son privados y los métodos públicos.

💻 Código Java

class Persona {
    private String nombre;
    private int edad;

    public void hablar() {
        System.out.println("Hola, soy una persona.");
    }
}

class Estudiante extends Persona {
    private String matricula;

    public void estudiar() {
        System.out.println("Estoy estudiando.");
    }
}

public class Main {
    public static void main(String[] args) {
        Estudiante e = new Estudiante();
        e.nombre = "Juan";
        e.edad = 20;
        e.matricula = "12345";

        e.hablar();
        e.estudiar();
    }
}

---

Ejemplo 2: Figura y Círculo (Polimorfismo)

📌 Diagrama UML

📖 Interpretación

• Figura es una clase abstracta con el método abstracto dibujar(), lo que obliga a sus subclases a implementarlo.
• Circulo hereda de Figura e implementa dibujar().
• La relación Figura <|-- Circulo indica herencia.
• Los atributos son privados y los métodos públicos.

💻 Código Java

abstract class Figura {
    private String color;

    public abstract void dibujar(); // Método abstracto
}

class Circulo extends Figura {
    private double radio;

    @Override
    public void dibujar() {
        System.out.println("Dibujando un círculo de radio " + radio);
    }
}

public class Main {
    public static void main(String[] args) {
        Circulo c = new Circulo();
        c.radio = 5.0;
        c.color = "Rojo";

        c.dibujar();
    }
}

---

Ejemplo 3: Usuario y Notificación (Interfaz)

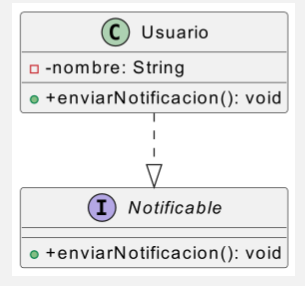

📌 Diagrama UML

📖 Interpretación

• Notificable es una interfaz con el método enviarNotificacion(), que las clases que la implementen deben definir.
• Usuario implementa Notificable y define su propio comportamiento para enviarNotificacion().
• La relación Usuario ..|> Notificable indica que Usuario implementa la interfaz.

💻 Código Java

interface Notificable {
    public void enviarNotificacion();
}

class Usuario implements Notificable {
    private String nombre;

    public void enviarNotificacion() {
        System.out.println("Enviando notificación a " + nombre);
    }
}

public class Main {
    public static void main(String[] args) {
        Usuario user = new Usuario();
        user.nombre = "Carlos";

        user.enviarNotificacion();
    }
}
