introducción

1. ¿Por qué modelamos?

La modelación antes de la implementación es una práctica común en el desarrollo de software y proporciona varios beneficios clave que contribuyen al éxito del proyecto. Aquí hay algunas razones fundamentales por las cuales se realiza la modelación antes de la implementación:

1. Clarificación de Requisitos:
   • La modelación ayuda a comprender y clarificar los requisitos del sistema. Al representar visualmente las entidades, relaciones y comportamientos esperados, los stakeholders pueden revisar y validar sus expectativas antes de que se realice la implementación.
2. Visualización del Diseño:
   • Los modelos proporcionan una representación visual de la arquitectura y el diseño del sistema. Esto facilita la comunicación entre los miembros del equipo de desarrollo, permitiéndoles entender rápidamente la estructura y las interacciones planeadas.
3. Identificación de Problemas de Diseño:
   • La modelación permite identificar posibles problemas de diseño antes de la implementación. Al visualizar la estructura y las relaciones, es más fácil detectar conflictos, redundancias o áreas de mejora en el diseño.
4. Facilita la Toma de Decisiones:
   • Los modelos proporcionan una base para la toma de decisiones informadas. Los diseñadores y stakeholders pueden evaluar diferentes opciones de diseño, comparar alternativas y tomar decisiones basadas en una comprensión clara de las implicaciones.
5. Alineación con Objetivos del Negocio:
   • La modelación ayuda a garantizar que el diseño del software esté alineado con los objetivos del negocio. Permite visualizar cómo las funcionalidades planeadas satisfacen los requisitos empresariales y facilita la comunicación entre los equipos técnicos y no técnicos.
6. Ahorro de Recursos:
   • Identificar y corregir problemas de diseño antes de la implementación puede ahorrar tiempo y recursos. La modelación ayuda a evitar costosos retrabajos y cambios de último minuto al proporcionar una oportunidad para revisar y validar el diseño antes de que se invierta en la implementación.
7. Documentación Efectiva:
   • Los modelos actúan como una forma de documentación efectiva. Proporcionan una representación visual que es fácil de entender y mantener. Los desarrolladores pueden referirse a los modelos durante la implementación para garantizar que sigan las pautas y la visión del diseño.
8. Mejora la Colaboración:
   • La modelación fomenta la colaboración entre los miembros del equipo y los stakeholders. Proporciona un lenguaje común para discutir y compartir ideas, facilitando la comprensión mutua y reduciendo malentendidos.

En resumen, modelar antes de implementar es una práctica valiosa que contribuye a la calidad, la eficiencia y el éxito general de un proyecto de desarrollo de software al proporcionar una base sólida para la toma de decisiones y la ejecución efectiva.

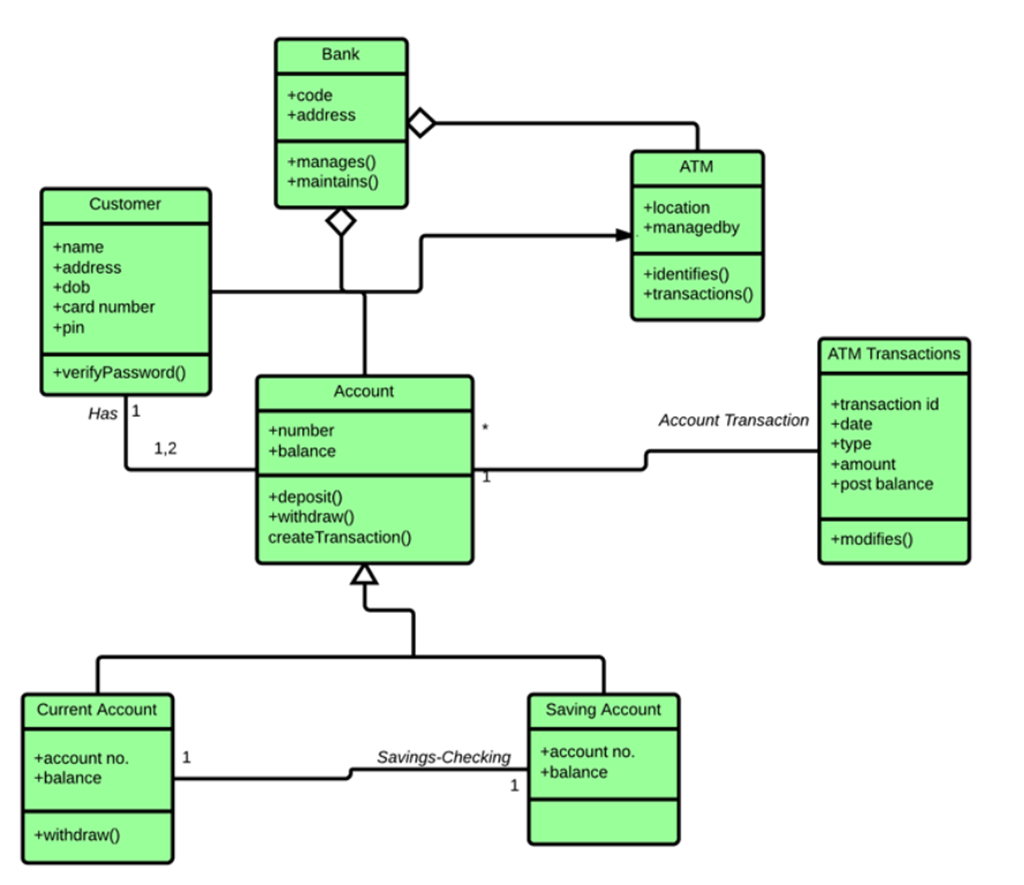

2. Los diagramas de clases y el desarrollo de software

Los diagramas de clases se utilizan en la fase de diseño del desarrollo de software por varias razones fundamentales que ayudan a estructurar y visualizar la arquitectura y el diseño del sistema. Aquí hay algunas razones clave:

1. Visualización de la Estructura del Sistema:
   • Los diagramas de clases proporcionan una representación visual de las clases en el sistema, sus atributos y sus relaciones. Esto facilita la comprensión de la estructura general del sistema y cómo se organizan las entidades clave.
2. Identificación de Clases y Relaciones:
   • Permiten identificar las clases que formarán parte del sistema y las relaciones entre ellas. Esto ayuda a los diseñadores a tomar decisiones sobre cómo organizar las funcionalidades del sistema en unidades cohesivas y acopladas de manera adecuada.
3. Diseño de Interfaces y Colaboraciones:
   • Los diagramas de clases permiten definir las interfaces de las clases y cómo interactúan entre sí. Esto es crucial para establecer la comunicación y las colaboraciones entre diferentes partes del sistema, ayudando a prever y planificar la implementación de funciones específicas.
4. Modelado de Atributos y Métodos:
   • Los atributos y métodos de las clases se modelan en los diagramas de clases, lo que proporciona una visión detallada de la implementación prevista. Esto es esencial para garantizar que las clases tengan las responsabilidades adecuadas y que los datos y comportamientos estén bien encapsulados.
5. Facilita la Comunicación del Diseño:
   • Los diagramas de clases sirven como una herramienta de comunicación efectiva entre los miembros del equipo de desarrollo. Los diseñadores pueden expresar sus ideas y decisiones de diseño de manera visual y comprensible, lo que facilita la colaboración y la discusión en el equipo.
6. Identificación de Patrones de Diseño:
   • Al utilizar diagramas de clases, los diseñadores pueden identificar patrones de diseño que podrían ser aplicados para resolver problemas comunes de diseño de manera efectiva y eficiente.
7. Base para la Implementación:
   • Los diagramas de clases sirven como una guía sólida para la implementación del código. Los desarrolladores pueden referirse a estos diagramas para entender la estructura del sistema y traducir el diseño en código de manera coherente.

En resumen, los diagramas de clases en la fase de diseño son esenciales para planificar y comunicar la arquitectura y el diseño del sistema, lo que ayuda a construir un código más estructurado, modular y mantenible.

POO

3. Diseño y Programación Orientada a Objetos

La programación estructurada se centra en la organización de un programa en funciones y procedimientos, donde cada función realiza tareas específicas. En este paradigma, los datos y las funciones están separados, y la reutilización de código se logra principalmente a través de funciones y procedimientos. La modularidad se alcanza creando bloques de código independientes, pero conceptos como herencia y polimorfismo no son fundamentales.

En contraste, la programación orientada a objetos (POO) se enfoca en objetos que encapsulan tanto datos como comportamientos. Las unidades de programación son clases y objetos, donde los datos y las funciones se encapsulan en objetos, y la manipulación se realiza mediante métodos. La reutilización de código es más flexible y extensible a través de conceptos como la herencia y la composición, y la modularidad se logra mediante la encapsulación y la creación de clases. Herencia y polimorfismo son elementos clave que permiten la extensión y adaptación de clases existentes.

La popularidad de la POO se debe a varias razones. En primer lugar, permite modelar sistemas de software de manera más cercana al mundo real, facilitando la comprensión y el diseño. Además, la reutilización de código a través de la herencia y la composición simplifica el mantenimiento y la extensión de sistemas. La modularidad proporcionada por la encapsulación y la creación de clases facilita el desarrollo de sistemas grandes y complejos.

La abstracción y encapsulamiento en la POO permiten ocultar detalles internos y exponer solo la interfaz necesaria, mejorando la seguridad y facilitando el desarrollo colaborativo en equipos grandes. Además, la adaptabilidad es una característica clave, ya que la herencia y el polimorfismo permiten adaptar y extender clases existentes sin modificar su código fuente. En resumen, la POO se ha vuelto más predominante debido a su capacidad para modelar sistemas de manera más natural, su flexibilidad en la reutilización de código y su ventaja en términos de mantenimiento, escalabilidad y colaboración en proyectos de desarrollo de software.

Programación Estructurada:

1. Enfoque: Se centra en procedimientos y funciones.
2. Unidades de Programación: Se organiza en funciones o procedimientos que realizan tareas específicas.
3. Datos y Funciones: Los datos y funciones están separados; las funciones manipulan datos.
4. Reutilización de Código: A través de funciones y procedimientos.
5. Modularidad: Se logra mediante la creación de bloques de código independientes.
6. Herencia y Polimorfismo: No son conceptos fundamentales en la programación estructurada.

Programación Orientada a Objetos (POO):

1. Enfoque: Se centra en objetos que encapsulan datos y comportamientos.
2. Unidades de Programación: Se organiza en clases y objetos.
3. Datos y Funciones: Los datos y funciones se encapsulan en objetos; la manipulación se realiza mediante métodos.
4. Reutilización de Código: A través de la herencia y la composición, se fomenta una reutilización más flexible y extensible.
5. Modularidad: Se logra mediante la encapsulación y la creación de clases.
6. Herencia y Polimorfismo: Conceptos clave que permiten la extensión y adaptación de clases existentes.

Razones para la Popularidad de la POO:

1. Modelado del Mundo Real: La POO permite modelar sistemas de software de manera más cercana al mundo real, facilitando la comprensión y el diseño.
2. Reutilización y Mantenimiento: La reutilización de código a través de la herencia y la composición facilita el mantenimiento y la extensión de sistemas.
3. Modularidad y Escalabilidad: La POO proporciona una estructura modular, facilitando el desarrollo de sistemas grandes y complejos.
4. Abstracción y Encapsulamiento: La capacidad de abstracción y encapsulamiento permite ocultar detalles internos y exponer solo la interfaz necesaria.
5. Mejora de la Colaboración: La POO facilita la colaboración en equipos grandes al proporcionar un marco conceptual compartido.
6. Adaptabilidad: La herencia y el polimorfismo permiten adaptar y extender clases existentes sin modificar su código fuente.

En Resumen: La POO es más utilizada debido a su capacidad para modelar sistemas complejos de manera más natural, facilitar la reutilización de código, mejorar la modularidad y proporcionar conceptos como herencia y polimorfismo que permiten una mayor flexibilidad en el diseño y la implementación de software. La POO se alinea mejor con la forma en que pensamos sobre el mundo y ofrece ventajas significativas en términos de mantenimiento, escalabilidad y colaboración en proyectos de desarrollo de software.

4. Elementos de la Programación Orientada a Objetso

Clases y Objetos:

• Clase: Una clase en programación orientada a objetos (POO) es un modelo o plantilla para crear objetos. Define la estructura y el comportamiento común a todos los objetos que se crearán a partir de ella. Las clases contienen atributos y métodos que describen las características y acciones de los objetos.
• Objeto: Un objeto es una instancia particular de una clase. Representa un componente individual del sistema que puede tener sus propios datos (atributos) y realizar acciones (métodos). Los objetos se crean a partir de las clases y encapsulan el estado y el comportamiento específicos.

Métodos y Mensajes:

• Método: Un método es una función o procedimiento asociado a una clase u objeto en POO. Representa el comportamiento o las acciones que los objetos de esa clase pueden realizar. Los métodos operan sobre los datos (atributos) de la clase o del objeto.
• Mensaje: En POO, la comunicación entre objetos se realiza mediante mensajes. Un mensaje es una solicitud para que un objeto ejecute uno de sus métodos. Cuando un objeto recibe un mensaje, realiza la acción correspondiente invocando el método asociado.

Atributos y Estado:

• Atributo: Un atributo es una propiedad o característica de una clase u objeto que define su estado. También se conocen como campos, propiedades o variables de instancia. Los atributos representan datos que describen las características de un objeto.
• Estado: El estado de un objeto es la combinación actual de sus atributos en un momento dado. Cambiar el valor de los atributos de un objeto altera su estado. El estado de un objeto refleja la información relevante sobre su condición en un instante específico. El estado de un objeto puede variar a lo largo del tiempo.

Constructores

En programación orientada a objetos, un constructor es un método especial dentro de una clase que se ejecuta automáticamente cuando se crea una nueva instancia u objeto de esa clase. Su principal función es inicializar los atributos del objeto y realizar cualquier tarea de configuración necesaria para que el objeto esté en un estado coherente y utilizable.

Algunos aspectos clave sobre los constructores son:

1. Nombre del Constructor:
   • El nombre del constructor coincide con el nombre de la clase en la que se encuentra.
2. Invocación Automática:
   • El constructor se invoca automáticamente cuando se crea un nuevo objeto de la clase. Esto sucede mediante la palabra clave new seguida del nombre de la clase.
3. Inicialización de Atributos:
   • La función principal del constructor es inicializar los atributos del objeto. Puede asignar valores iniciales a los atributos, realizar cálculos específicos o realizar cualquier tarea necesaria para garantizar que el objeto se encuentre en un estado válido.
4. Múltiples Constructores (Sobrecarga):
   • Una clase puede tener varios constructores, lo que permite la creación de objetos con diferentes conjuntos de parámetros. Este concepto se conoce como sobrecarga de constructores.

Ejemplo en Java:

public class Persona {
    // Atributos
    String nombre;
    int edad;

    // Constructor sin parámetros
    public Persona() {
        // Inicialización por defecto
        nombre = "Sin nombre";
        edad = 0;
    }

    // Constructor con parámetros
    public Persona(String nombre, int edad) {
        // Inicialización con valores proporcionados
        this.nombre = nombre;
        this.edad = edad;
    }
}

En este ejemplo, la clase Persona tiene dos constructores. El primero es un constructor sin parámetros que asigna valores predeterminados, y el segundo es un constructor con parámetros que permite la inicialización personalizada al crear un objeto.

Los constructores son esenciales para garantizar que los objetos se creen de manera consistente y estén en un estado válido desde el principio. Su uso contribuye a la coherencia y la eficiencia en el diseño de software orientado a objetos.

En resumen, las clases son plantillas que definen la estructura y el comportamiento común a un conjunto de objetos. Los objetos son instancias individuales de esas clases, con su propio estado y comportamiento. Los métodos son las acciones que los objetos pueden realizar, y los atributos son las propiedades que describen el estado de un objeto. La comunicación entre objetos se realiza mediante mensajes, que son solicitudes para ejecutar métodos específicos.

5. Características de los objetos

En el contexto de la programación orientada a objetos (POO), conceptos fundamentales como la abstracción, la visibilidad y el encapsulamiento, la herencia, el polimorfismo, la sobrecarga y la sobrescritura son pilares esenciales que contribuyen a la construcción de sistemas flexibles y mantenibles. La abstracción permite modelar entidades del mundo real de manera efectiva, destacando características clave mientras se desecha la complejidad innecesaria. La visibilidad y el encapsulamiento controlan el acceso a los elementos de una clase, preservando la coherencia interna y favoreciendo cambios internos sin afectar el resto del sistema. La herencia facilita la reutilización del código, estableciendo relaciones entre clases y permitiendo la creación de jerarquías. El polimorfismo permite tratar objetos de manera uniforme a través de interfaces comunes, mientras que la sobrecarga y la sobrescritura ofrecen flexibilidad y adaptabilidad en la implementación de métodos. Estos conceptos, interrelacionados, forman la base sólida de la POO, impulsando el diseño eficiente y la construcción de sistemas robustos.

Veamos cada una de estas características:

Abstracción:

La abstracción es esencial para modelar entidades del mundo real de manera efectiva, enfocándose en las características clave y despreciando los detalles no esenciales. Tomemos el ejemplo de una clase “Coche”. En un contexto de modelado para carreras, podríamos abstraer las características relevantes como la velocidad máxima, el tipo de neumáticos y la aerodinámica. Por otro lado, en un contexto de gestión de multas de tráfico, las características relevantes podrían incluir la matrícula, la velocidad actual y la información del propietario. La abstracción permite adaptar la representación del objeto según el contexto específico.

Visibilidad y Encapsulamiento:

La visibilidad y el encapsulamiento controlan el acceso a los elementos de una clase y ayudan a mantener la integridad del objeto. Consideremos dos clases, “Motor” y “Puerta”, dentro de la clase “Coche”. Podemos definir ciertos atributos y métodos como privados (por ejemplo, la temperatura interna del motor) y otros como públicos (por ejemplo, métodos para abrir y cerrar las puertas). El encapsulamiento asegura que solo las partes necesarias del objeto sean accesibles desde fuera, manteniendo la coherencia interna y facilitando cambios internos sin afectar el resto del sistema.

Herencia:

La herencia facilita la reutilización del código y establece relaciones entre clases. Siguiendo con el ejemplo de “Coche”, podríamos tener una clase base “Coche” de la cual derivan dos subclases: “CocheDeCarreras” y “CocheDeMultas”. La herencia permite a ambas subclases heredar atributos y comportamientos comunes de la clase base, como el modelo y la velocidad máxima, mientras que cada una puede tener características específicas adicionales.

Polimorfismo:

El polimorfismo permite tratar objetos de manera uniforme a través de interfaces comunes. Siguiendo con las subclases “CocheDeCarreras” y “CocheDeMultas”, podríamos tener un método común llamado “Acelerar”. Aunque la implementación exacta de “Acelerar” difiere entre las subclases, el polimorfismo permite invocar el mismo método en ambas, lo que facilita el diseño y la gestión del código.

Sobrecarga:

La sobrecarga permite definir múltiples versiones de un método con el mismo nombre pero con diferentes parámetros. Consideremos una clase “Coche” que tenga un método “Acelerar” sobrecargado. Dependiendo de la versión del método (por ejemplo, aceleración normal o aceleración rápida), el comportamiento puede variar.

Sobrescritura:

La sobrescritura se aplica cuando una subclase proporciona su propia implementación para un método heredado de la superclase. En el ejemplo de las subclases “CocheDeCarreras” y “CocheDeMultas”, ambas podrían sobrescribir el método “Acelerar” para adaptarse a sus necesidades específicas, demostrando la flexibilidad y adaptabilidad que proporciona la POO.
